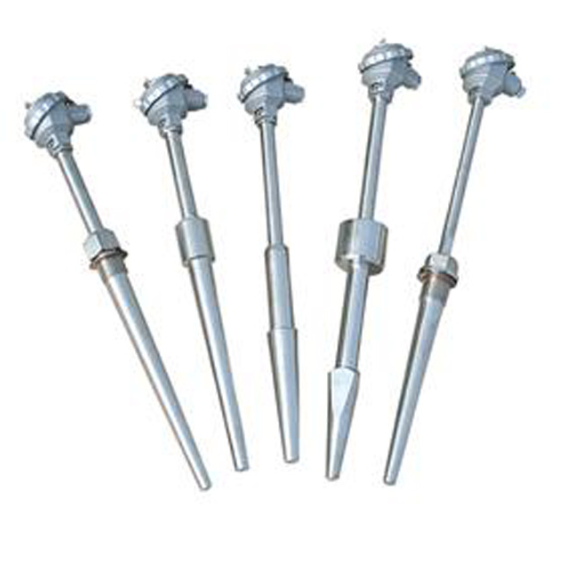

產品名稱：WRE-630工業用固定螺紋錐形保護管熱電偶
瀏覽：
添加時間：2026-02-28 14:16:22
推薦度：

介紹：

1. 產品概述

WRE-630 是一款工業用固定螺紋錐形保護管熱電偶。該產品采用E型（鎳鉻-銅鎳）分度號，核心特征是其保護管前端加工為錐形螺紋（如M27×2或NPT 3/4），通過金屬錐面硬密封實現高壓環境下的直接安裝。它通常與顯示儀表、記錄儀或DCS系統配套，用于直接測量生產過程中液體、蒸汽、氣體介質及固體表面的溫度。

2. 型號

代號	含義	專業釋義
W	溫度儀表	儀表大類標識
R	熱電偶	區別于熱電阻（Z）
E	分度號	E型（鎳鉻-銅鎳 / 鎳鉻-康銅）
6	固定裝置	固定螺紋錐形保護管（核心機械特征）
3	接線盒形式	防水式（IP65，防噴水）
0	設計序號	通常指保護管外徑為 Φ16mm

關鍵區分：若型號為 WRE2-630，則代表雙支結構（內部有兩套獨立的E型偶絲）；若型號為 WRE-630G，則代表隔爆型（接線盒為隔爆結構，適用于危險場所）。

3. 核心特征（與WRN-630的區別）

特性	WRN-630（K型）	WRE-630（E型）
分度號	K (NiCr-NiSi)	E (NiCr-CuNi)
熱電勢	中等（約41μV/℃）	******（約80μV/℃）
靈敏度	標準	***高（約為K型的2倍）
測溫上限	通常 0~1000℃ (310S)	通常 0~600℃ (304) / 0~750℃ (310S)
耐溫極限	高（1300℃）	較低（900℃）
抗氧化性	強（適用于氧化氣氛）	較弱（負極銅鎳合金在高溫下易氧化）
適用氣氛	氧化性、惰性	還原性、弱氧化性、高濕度環境

4. 主要技術參數

參數類別	技術指標	執行標準/備注
分度號	E (NiCr-CuNi)	IEC 584 / GB/T 16839
測溫范圍	-200℃ ~ +750℃（常用 0~600℃）	長期使用建議低于上限100℃
精度等級	I級：±1.5℃ 或 ±0.4%	t
熱響應時間	T?.? ≤ 90s (I級熱惰性)	保護管外徑Φ16mm
公稱壓力	≤30 MPa (靜態，常溫)	錐形螺紋密封優勢，耐壓遠高于直管
防護等級	IP65	防塵、防噴水
保護管材質	1Cr18Ni9Ti (304) / 0Cr25Ni20 (310S)	推薦310S用于600℃以上
電氣接口	M20×1.5, NPT1/2	需配防水電纜接頭
安裝螺紋	M27×2 (國標錐管) 或 NPT 3/4 (美標)	錐形螺紋，金屬硬密封
絕緣電阻	≥100 MΩ (500VDC, 常溫)	電極與外套管之間

5. 選型與應用場景

5.1 選型優勢（為何選E型不選K型）

高靈敏度需求：適用于測量微小溫差（如溫差熱電堆）、低溫區（-200℃至0℃）或需要高分辨率輸出的場合。
高濕度環境：E型熱電偶對高濕度氣氛的腐蝕不敏感，優于K型，適用于潮濕環境。
成本敏感：在相同精度要求下，E型熱電偶的廉價金屬特性使其在低溫至中溫段具有較好的性價比。

5.2 選型禁忌（嚴禁使用場景）

高溫硫環境：嚴禁在含硫氣氛中使用，銅鎳負極會迅速脆化損壞。
真空環境：負極中的銅在真空中會蒸發，污染真空系統，導致失效。
交替氧化還原氣氛：頻繁的氧化還原循環會加速負極氧化。

5.3 安裝與接線說明

1. 機械安裝（錐形螺紋密封）

密封處理：在保護管錐形螺紋上均勻纏繞 2~3層聚四氟乙烯生料帶。嚴禁使用厚墊片（如石棉墊、金屬纏繞墊），否則會破壞錐面密封，導致高壓泄漏。
旋入鎖緊：用手旋入至無法轉動后，使用扳手卡住接線盒下方的六角扳手平面（切勿扳動外殼），再旋轉 1~1.5圈 至緊固。手感為“吃上勁”即可，過度用力會導致螺紋咬死或保護管扭斷。

2. 電氣接線（E型極性識別）

正極（EP）：鎳鉻10合金（顏色較暗，類似不銹鋼色）。接線時對應補償導線紫色線或正極標識。
負極（EN）：銅鎳合金（康銅）（顏色較亮，類似銅色）。接線時對應補償導線白色線或負極標識。
注意：E型熱電偶的負極（康銅）與J型（鐵-康銅）的負極材質相同，但正極不同，嚴禁混用補償導線（須***用EX或KC型補償導線）。

6. 選型規格表

規格參數	選項示例	說明
分度號	E	（默認，不可改為K）
精度等級	II級	（常用）
保護管材質	1Cr18Ni9Ti (304)	適用于0~600℃
規格 (d L×l)	Φ16 450×300	總長450mm，插入300mm
接線盒形式	防水式 (3)	IP65
安裝螺紋	M27×2	國標錐管螺紋
