產品名稱：隔膜密封式差壓變送器
瀏覽：
添加時間：2026-02-03 15:42:56
推薦度：

介紹：

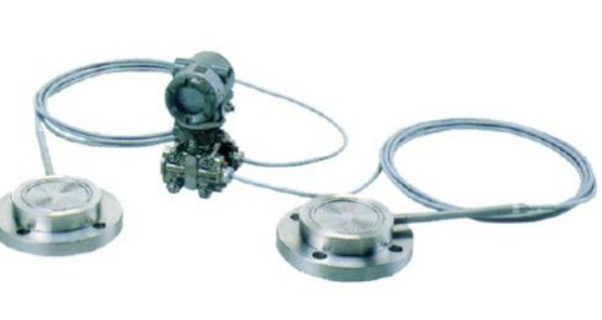

隔膜密封式差壓變送器是一種通過隔膜和毛細管將測量介質與變送器本體隔離的特殊差壓儀表，主要用于測量腐蝕性、粘稠、易結晶、高溫或易凝固的介質。其核心特征是在變送器本體與測量介質之間增加了隔膜密封系統（包括隔膜片、毛細管和填充液），使變送器本體不直接接觸工藝介質，從而保護傳感器并延長使用壽命。

一、核心結構與工作原理

基本組成：

隔膜密封組件：包括隔膜片（316L、哈氏合金等材質）、毛細管（不銹鋼管）、填充液（硅油、氟油等）
差壓變送器本體：電容式或擴散硅式傳感器，將壓差轉換為電信號
連接法蘭：用于與工藝管道連接，材質需與介質兼容
毛細管長度：通常0.5-10米，用于傳遞壓力并隔離溫度

工作過程：

壓力傳遞：工藝介質作用于隔膜片，通過填充液和毛細管將壓力傳遞至變送器本體
差壓測量：正負壓室的壓力差使傳感器膜片產生位移
信號轉換：電子電路將位移量轉換為4-20mA標準信號輸出

二、主要技術特點

特性	說明
隔離方式	隔膜+毛細管+填充液，******隔離介質
適用介質	腐蝕性、粘稠、易結晶、高溫、易凝固介質
隔膜材質	316L、哈氏合金C276、鉭、蒙乃爾等
填充液類型	硅油（-40~200℃）、氟油（-40~315℃）
毛細管長度	標準0.5-10米，可定制更長
精度等級	通?！?.075%~±0.5%FS
溫度影響	需考慮毛細管長度和環境溫度變化

三、典型應用場景

1. 腐蝕性介質測量

化工生產中的酸、堿、鹽溶液
氯堿工業中的氯氣、鹽酸
濕法冶金中的腐蝕性液體

2. 粘稠或易結晶介質

石油化工中的重油、瀝青
食品工業中的糖漿、果醬
制藥行業的漿料、懸浮液

3. 高溫或易凝固介質

鍋爐蒸汽系統（高溫水/蒸汽）
熔融金屬、高溫熔鹽
低溫易凝固介質（如液氨、液氧）

4. 衛生級應用

食品、制藥、生物工程中的無菌要求場合
需要CIP（在線清洗）或SIP（在線滅菌）的系統

四、與普通差壓變送器的區別

對比項	普通差壓變送器	隔膜密封式差壓變送器
介質接觸	直接接觸	通過隔膜隔離
適用介質	清潔、非腐蝕性	腐蝕性、粘稠、特殊介質
維護難度	較低	較高（需注意填充液、毛細管）
成本	相對較低	較高（約高50%-100%）
溫度影響	較小	需考慮毛細管溫度補償
