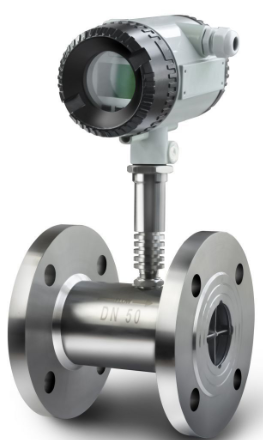

產品名稱：衛生型液體渦輪流量計
瀏覽：
添加時間：2026-01-31 14:55:22
推薦度：

介紹：

衛生型液體渦輪流量計（Sanitary Liquid Turbine Flowmeter）是專為食品、飲料、制藥、生物工程等衛生級行業設計的渦輪流量計，滿足GMP、FDA、3A等衛生標準要求。其核心特點是結構易于清洗消毒、材質符合食品級要求、無衛生死角、可在線CIP/SIP清洗，確保介質無污染、無殘留。

一、產品定義與適用標準

衛生型液體渦輪流量計是指符合以下標準的渦輪流量計：

材質標準：與介質接觸部分采用316L不銹鋼、PTFE、PFA等食品級/醫藥級材料
結構標準：采用快裝卡箍、螺紋或焊接連接，內表面光潔度Ra≤0.8μm，無死角、易清洗
認證標準：通過FDA、3A、EHEDG等認證，滿足GMP要求
清洗要求：支持在線CIP（在位清洗）和SIP（在位滅菌）

二、核心工作原理

基于流體動能推動渦輪旋轉（與普通渦輪流量計相同）：

流體流經渦輪葉片時，推動渦輪旋轉
渦輪轉速與流速成正比（v = k·n）
通過磁電傳感器檢測轉速，計算流量
流量與轉速呈線性關系

特殊要求：衛生型需確保測量管內壁光滑、無滯留區域，渦輪與軸承連接處無縫隙，避免微生物滋生。

三、主要結構特點（與普通型區別）

結構部件	衛生型要求	普通型要求
測量管內壁	Ra≤0.8μm，鏡面拋光	Ra≤1.6μm
連接方式	快裝卡箍、螺紋、焊接	法蘭連接
渦輪結構	齊平式或可拆卸式，無死角	標準結構
軸承系統	食品級材質，易清洗	普通材質
材質認證	316L不銹鋼（食品級）	304/316不銹鋼
表面處理	電解拋光、鈍化處理	普通拋光
密封圈	食品級硅膠、EPDM	普通橡膠

四、主要技術參數（典型衛生型）

參數類別	典型范圍	說明
公稱通徑	DN15~DN100	常用DN25~DN80
測量精度	±0.5%~±1.0%	高精度型可達±0.2%
重復性	≤0.2%	多次測量一致性
流速范圍	0.5~7m/s	推薦1~5m/s
工作溫度	-20℃~+120℃	高溫型可達150℃
工作壓力	≤1.0MPa	卡箍連接壓力較低
粘度范圍	1~5cP（***佳）	適用于低粘度液體
輸出信號	脈沖/頻率、4-20mA	可選數字通訊
供電電源	DC 24V / AC 220V	或電池供電
防護等級	IP65/IP67	防塵防水
連接方式	快裝卡箍、螺紋、焊接	標準：DN25~DN80卡箍

五、連接方式類型

1. 快裝卡箍連接（*常用）**

標準：DN25、DN32、DN40、DN50、DN65、DN80
材質：316L不銹鋼卡箍、硅膠密封圈
優點：拆裝方便，便于清洗和更換
適用：食品、飲料、制藥管道系統

2. 螺紋連接

標準：G1"、G1?"等
材質：316L不銹鋼
優點：結構緊湊，成本較低
適用：小型設備、實驗室

3. 焊接連接

材質：316L不銹鋼
優點：無泄漏，無死角
缺點：不可拆卸
適用：固定安裝、無菌要求******場合

六、材質要求

部件名稱	衛生級材質	說明
測量管/渦輪	316L不銹鋼（食品級）	表面電解拋光，Ra≤0.8μm
軸承系統	陶瓷或硬質合金（食品級）	耐腐蝕、易清洗
密封圈	硅膠、EPDM、氟橡膠	食品級，耐高溫
卡箍/連接件	316L不銹鋼	表面鈍化處理
外殼	316L不銹鋼或IP67防護	防腐蝕、易清潔
