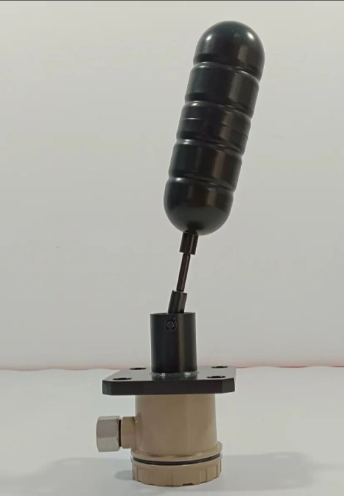

產品名稱：側裝浮球液位開關
瀏覽：
添加時間：2026-01-31 13:43:39
推薦度：

介紹：

一、產品概述

側裝浮球液位開關（Side-mounted Float Level Switch）是一種機械式液位控制儀表，通過浮球隨液位升降帶動內部微動開關動作，輸出開關量信號。其核心特點是側向安裝在容器側壁，通過杠桿機構將浮球的浮力轉換為開關動作。具有結構緊湊、安裝方便、可靠性高等特點，廣泛應用于儲罐、水箱、反應釜等設備的液位控制、高低液位報警和泵的啟?？刂啤?/p>

二、工作原理

核心工作原理

側裝浮球液位開關基于浮力原理和杠桿機構工作。浮球安裝在杠桿一端，當液位變化時，浮球隨液位升降產生浮力變化，通過杠桿機構帶動微動開關動作，輸出開關信號（常開/常閉觸點）。通過調整浮球安裝角度或杠桿長度，可設定不同的動作液位。

工作過程

液位上升→浮球上浮→杠桿轉動→微動開關動作→輸出開關信號

動作方式

常開型（NO）：液位達到設定值時，開關閉合
常閉型（NC）：液位達到設定值時，開關斷開
轉換型（SPDT）：包含常開和常閉觸點

三、產品結構與組成

主要組成部分

部件名稱	功能說明	材質說明
浮球	產生浮力，隨液位升降	不銹鋼、塑料（PP、PVDF）
杠桿機構	傳遞浮力，帶動開關	不銹鋼、碳鋼
微動開關	核心開關元件	銀觸點、銅觸點
開關盒	保護內部機構	鋁合金、不銹鋼、工程塑料
安裝法蘭	與容器連接	碳鋼、不銹鋼
密封裝置	過程連接密封	石墨墊片、四氟墊片
接線端子	電氣連接	銅鍍鎳

結構形式分類

類型	結構特點	適用場景
普通型	單浮球單開關	單點液位控制
雙浮球型	兩個浮球，高低液位	高低液位報警
防爆型	隔爆外殼，防爆認證	危險區域
耐腐蝕型	全PP/PVDF材質	腐蝕性介質
高溫型	耐高溫浮球和密封	高溫介質

四、主要技術參數（標準型通用范圍）

1. 基本性能參數

參數項	標準型范圍	備注
動作精度	±5mm	動作重復性
測量范圍	0~2000mm（可定制）	杠桿長度決定
工作溫度	-20℃~+80℃	標準型
介質溫度	-20℃~+80℃	浮球耐溫
工作壓力	≤1.0MPa	標準型，高壓型可達4.0MPa
開關容量	10A/250VAC、5A/30VDC	微動開關容量
防護等級	IP65（開關盒）	防水防塵

2. 電氣參數

參數項	標準型配置
開關類型	單刀雙擲（SPDT）
觸點形式	常開（NO）、常閉（NC）
額定電流	10A（AC）、5A（DC）
額定電壓	250VAC、30VDC
接線方式	端子接線
出線方式	電纜出線、接線盒

3. 機械結構參數

參數項	標準型配置
安裝方式	側裝法蘭連接
法蘭規格	DN25、DN40、DN50
法蘭壓力等級	PN1.0、PN1.6
浮球直徑	φ50mm、φ80mm、φ100mm
杠桿長度	200mm、300mm、500mm

4. 材質配置

部件	標準材質	可選材質
浮球	304不銹鋼	316不銹鋼、PP、PVDF
杠桿	304不銹鋼	316不銹鋼、碳鋼
開關盒	鋁合金	不銹鋼、工程塑料
安裝法蘭	碳鋼WCB	304不銹鋼、316不銹鋼
密封件	丁腈橡膠	氟橡膠、石墨

五、功能特點

1. 核心功能

液位開關控制：液位達到設定值時輸出開關信號
高低液位報警：可設定高低液位報警點
泵控制：自動控制水泵啟停
就地指示：部分型號帶機械指示

2. 技術優勢

結構緊湊：側向安裝，占用空間小
安裝方便：側壁開孔安裝，無需頂部空間
可靠性高：機械結構，故障率低
動作靈敏：杠桿機構，響應速度快
無需電源：開關信號直接輸出（部分帶指示燈需供電）
維護方便：結構簡單，維護成本低

3. 局限性

精度有限：動作精度±5mm，不適合準確控制
壓力限制：標準型適用于低壓容器
溫度限制：標準型溫度范圍有限
機械磨損：長期使用可能磨損
安裝位置固定：動作液位調整范圍有限

六、典型應用場景

1. 水處理行業

水箱/水池：清水箱、污水池液位控制
集水坑：地下室集水坑排水泵控制
加藥罐：絮凝劑、消毒劑儲罐液位報警
循環水池：冷卻塔水池液位控制

2. 化工行業

儲液罐：化工原料、溶劑儲罐
反應釜：反應釜液位控制（低壓）
中間罐：中間產品罐液位監測

3. 石油化工

油品儲罐：成品油、化工原料儲罐（低壓）
分離器：油氣分離器液位控制

4. 其他應用

建筑給排水：生活水箱、消防水箱
食品飲料：儲液罐、配料罐（需衛生級）
電力行業：除鹽水箱、酸堿罐（低壓）

七、選型指南

選型關鍵參數

介質特性：腐蝕性、溫度、密度、是否含固體顆粒
液位范圍：動作液位高度、杠桿長度
工作壓力：容器工作壓力
工作溫度：介質溫度、環境溫度
開關類型：常開（NO）、常閉（NC）、轉換型
電氣參數：額定電流、電壓、觸點容量
材質要求：浮球材質、杠桿材質、密封材質
防護要求：防護等級、防爆要求

材質選擇建議

應用場景	浮球材質	杠桿材質	法蘭材質
清水、污水	304不銹鋼	304不銹鋼	碳鋼
腐蝕性介質	316不銹鋼、PP	316不銹鋼	316不銹鋼
高溫介質	316不銹鋼	316不銹鋼	304不銹鋼
食品級應用	316不銹鋼、PP	316不銹鋼	316不銹鋼
高壓場合	316不銹鋼	316不銹鋼	碳鋼鍛件

選型注意事項

介質密度：浮球浮力需與介質密度匹配，否則動作不準
壓力等級：工作壓力須***≤產品額定壓力
安裝空間：需確保浮球有足夠活動空間
液面波動：液面波動大時可能誤動作
腐蝕性介質：須***選用耐腐蝕材質
電氣參數：需匹配控制回路電流、電壓

八、安裝與調試

安裝要點

安裝位置：選擇側壁平整位置，避開進料口、出料口
開孔尺寸：按照法蘭尺寸開孔，確保密封
法蘭連接：加裝墊片，對角緊固螺栓
浮球方向：確保浮球能自由活動，無干涉
電氣接線：正確連接電源線、控制線
密封檢查：安裝后檢查是否泄漏

調試步驟

機械安裝：按照安裝說明固定法蘭
浮球檢查：手動推動浮球，檢查動作是否靈活
電氣接線：連接控制回路
功能測試：手動操作浮球，檢查開關動作
實際測試：注水/排水，檢查實際動作液位
參數調整：如需調整動作液位，可調整浮球角度或更換杠桿

動作液位設定方法

浮球角度調整：通過調整浮球安裝角度設定動作液位
杠桿長度更換：更換不同長度的杠桿
配重調整：部分型號可通過配重調整

九、維護與故障處理

日常維護

定期檢查：檢查浮球是否卡滯、變形
杠桿檢查：檢查杠桿是否變形、磨損
密封檢查：檢查法蘭密封是否泄漏
動作測試：定期手動測試開關動作是否正常
清潔保養：清除浮球表面污物

常見故障及處理

故障現象	可能原因	處理方法
開關不動作	浮球卡滯、杠桿卡死	檢查浮球、清理異物
誤動作	液面波動、泡沫干擾	增加阻尼、調整安裝位置
開關損壞	過載、觸點燒毀	更換微動開關
泄漏	密封墊片損壞	更換密封墊片
動作不準	浮球變形、介質密度變化	更換浮球、重新標定

微動開關更換步驟

斷開電源，確保安全
打開開關盒蓋
斷開接線端子
拆卸舊微動開關
安裝新微動開關
連接接線端子
蓋好開關盒蓋
通電測試

十、重要提示

與電纜式浮球開關的區別：

安裝方式：側裝式固定在側壁，電纜式通過電纜懸掛
適用范圍：側裝式適用于側壁開孔容器，電纜式適用于頂裝或側裝
動作精度：側裝式精度略高（±5mm vs ±10mm）
壓力等級：側裝式耐壓更高（可達4.0MPa），電纜式一般為常壓

適用范圍：側裝浮球液位開關適用于低壓容器（≤4.0MPa），不適用于高壓容器。工作壓力須***≤產品額定壓力。
精度說明：機械式浮球開關動作精度有限（±5mm），不適合需要準確控制的場合。如需高精度控制，建議選用電子式液位開關或液位變送器。
安裝要求：須***確保浮球有足夠的活動空間，避免與罐壁、管道等發生干涉。液面波動大的場合需增加阻尼措施。
材質選擇：腐蝕性介質須***選用耐腐蝕材質（316不銹鋼、PP、PVDF等），否則會很快損壞。
電氣安全：接線時須***斷開電源，確保安全。控制回路電流、電壓不得超過開關額定值。
