介紹:
一、產品名稱

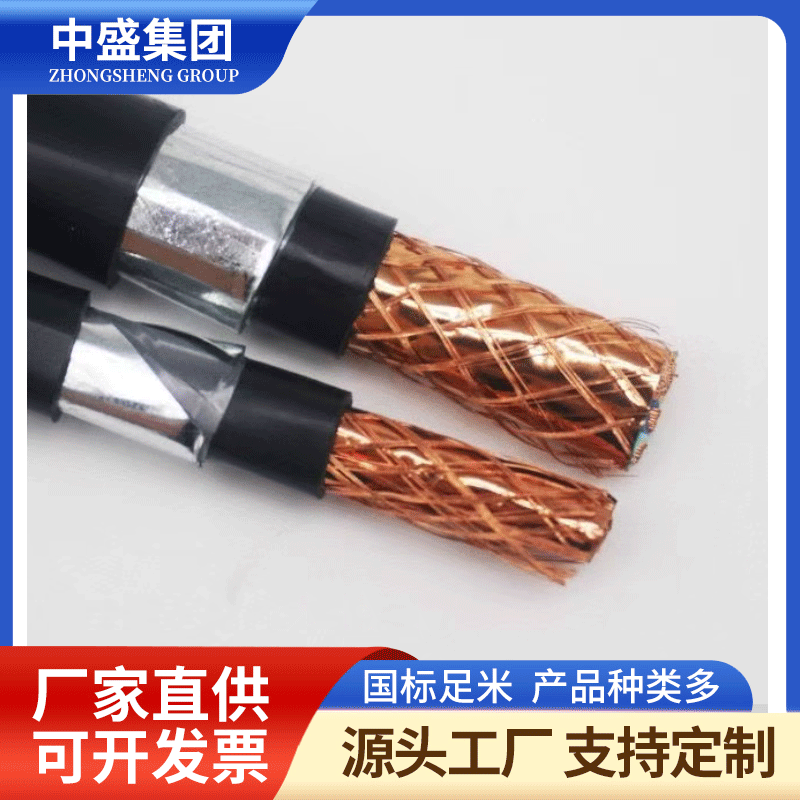

無鹵低煙阻燃控制電纜二、用途
本產品適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合,特別適用于核電站、地鐵、劇院等安全系數要求高的重要場所。
三、產品型號名稱及規格
1、型號名稱型 號名 稱WDZA-KYJY
WDZB-KYJY
WDZC-KYJY銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜WDZA-KYJYP
WDZB-KYJYP
WDZC-KYJYP銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜WDZA-KYJYP2
WDZB-KYJYP2
WDZC-KYJYP2銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜WDZA-KYJYP3
WDZB-KYJYP3
WDZC-KYJYP3銅芯交聯聚乙烯絕緣銅塑復合帶屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜WDZA-KYJYP23
WDZB-KYJYP23
WDZC-KYJYP23銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙A(B、C)類阻燃控制電纜
2)型號規格
型號額定 電壓標稱截面mm0.751.01.52.54610芯數WDZA-KYJY WDZB-KYJY WDZC-KYJY0.6/12~612~142~10WDZA-KYJYP2 WDZB-KYJYP2 WDZC-KYJYP24~144~10WDZA-KYJY23 WDZB-KYJY23 WDZC-KYJY23 WDZA-KYJYP2/23 WDZB-KYJYP2/23 WDZC-KYJYP2/23 WDZA-KYJYP3/23 WDZB-KYJYP3/23 WDZC-KYJYP3/236~614~144~10
四、電纜結構說明
WDZA-KYJY23 WDZB-KYJY23 WDZC-KYJY23低煙無鹵控制電纜(聯系18019843489)
1、 導體直流電阻見表3
標稱截面mm20.7511.52.5461020℃時導體直流電阻 ≤ Ω/Km24.518.112.17.414.613.081.832、 絕緣電阻。
·90℃時絕緣體積電阻率ρ≥1×1012Ω·cm;
·90℃時絕緣電阻常數Ki≥3.67MΩ·km;
3、電纜經受3.5kV交流電壓試驗,5min不發生擊穿;
4、按IEC754標準試驗,PH值≥4.3;
5、 按IEC1034標準試驗,透光率≥60%;
6、電纜通過GB/T12666.5規定的阻燃試驗。
五、產品特點
該產品克服了傳統阻燃控纜的缺點,極大的便利了救火和人員疏散工作,避免了鹵酸氣體對儀器和設備的腐蝕成為傳統阻燃控制電纜的換代型產品,它主要有以下五個特點:
1、 電纜燃燒時鹵化氫氣體釋放量低;
2、電纜燃燒時發煙量少,透光率高;
3、 電纜絕緣線芯長期工作溫度可達90℃,延長了電纜使用壽命;
4、 絕緣線芯采用數字編碼,便于安裝、調試、維修;
5、 采用筒式放線,可生產長達3Km以上的整根電纜。
六、電氣性能
1、額定電壓U0/U為450/750V;
2、電纜導體的長期允許工作溫度為90℃;
3、電纜的敷設溫度應不低于0℃,推薦的允許彎曲半徑 無鎧裝層的電纜,應不小于電纜外徑的6倍; 有鎧裝或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍;有屏蔽結構的軟電纜,應不小于電纜外徑的6倍

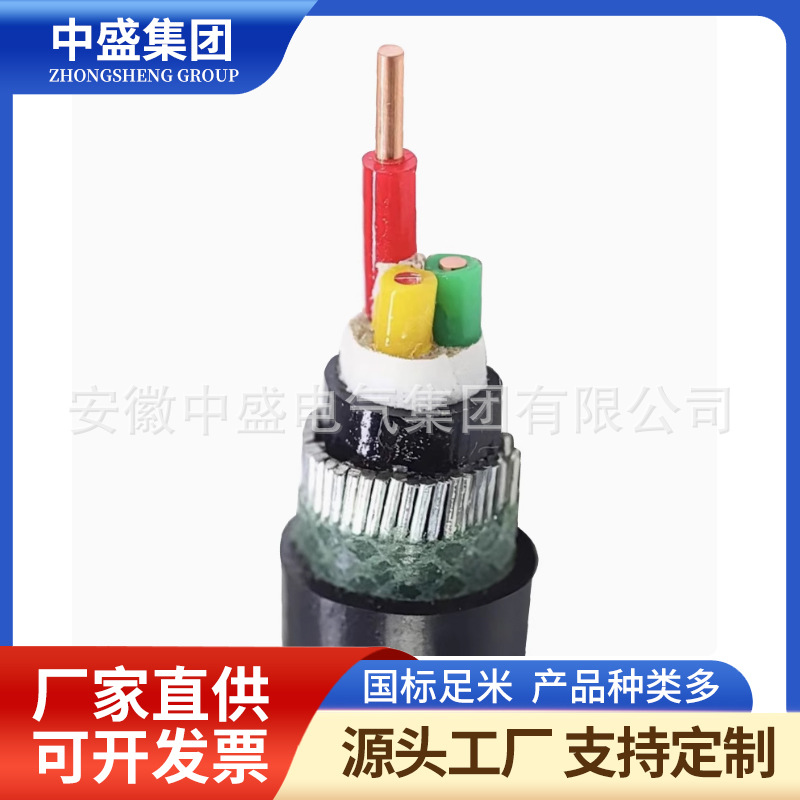

上一篇:鋼絲鎧裝電力電纜VV32
